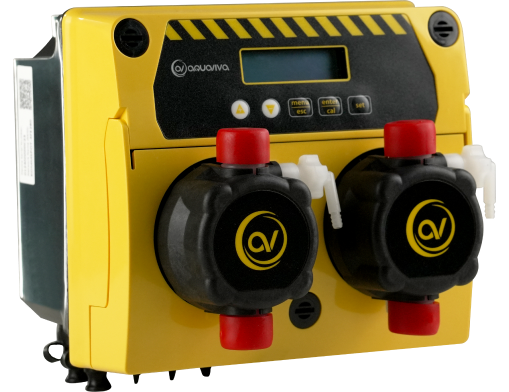

System membranowych pomp dozujących Aquaviva pH/Rx+Free Cl 5 l/h + zestaw pH
10 038 zł
Gotowy do wysyłki
Kod produktu:
19351
Własne centrum serwisowe na terenie Polski
0 Opinie
System cyfrowych membranowych pomp dozujących Aquaviva pH/Rx+Free Cl 5 l/h to doskonała opcja do precyzyjnego dozowania chemikaliów w basenie bez interwencji człowieka. System samodzielnie kontroluje i reguluje poziom pH, potencjał Redox oraz stężenie wolnego chloru w basenach o pojemności do 500 000 litrów. Proporcjonalny tryb dozowania wykonywany jest automatycznie w oparciu o wskaźniki czujników рН i celki Free Cl. Manualne ustawienie wydajności umożliwia dozowanie dowolnych reagentów ze stałą szybkością według procentu maksymalnej wydajności.
- Wydajność: 0.5 do 5 l/h (w zależności od ciśnienia w instalacji rurociągowej)
- Dopuszczalne ciśnienie w instalacji rurociągowej: do 5 bar
Idealne rozwiązanie do łatwego i szybkiego uzdatniania wody:pompa samodzielnie dodaje środki chemiczne do basenu
Automatyczne dozowanie dowolnej chemii płynnej
do basenów o pojemności do 500 m³
Niezawodność i trwałość
Super wytrzymała membrana z PTFE, odporna na odczynniki chemiczne
Analiza pH lub Redox
Automatyczne dozowanie pH+, pH- lub środka dezynfekującego
Czujnik pHi celka Free Cl w zestawie
Wyprodukowano we Włoszech
System perystaltycznych pomp dozujących Aquaviva pH/Rx + Free Cl 5 l/h + zestaw pH
Aquaviva pH/Rx + Free Cl 5 l/h to idealne rozwiązanie do dozowania chemii w basenach o pojemności do 500 m³ bez interwencji człowieka.
System membranowych pomp w 100% eliminuje ryzyko przekroczenia stężenia dozowanych środków chemicznych. To zaawansowane technologicznie urządzenie analizuje i automatycznie utrzymuje poziom pH oraz stężenie środka dezynfekującego w basenach. Stopień ochrony IP65 gwarantuje niezawodną i trwałą pracę urządzenia.
Za pomocą aplikacji lub cyfrowego wyświetlacza LCD można łatwo regulować wydajność od 0.5 do 5 l/h albo włączyć tryb automatycznego, proporcjonalnego dozowania zgodnie z sygnałem pH oraz komórką do analizy stężenia wolnego chloru. Wraz z systemem pomp zestaw zawiera czujnik pH z zestawem roztworów kalibracyjnych i celką do analizy stężenia wolnego chloru, dzięki czemu możesz rozpocząć korzystanie z systemu od razu po instalacji.
-
Rodzaj pomp:Membranowe
-
Wydajność:od 0.5 do 5 l/h
-
Ustawienie wydajności:od 10 do 100%
-
Średnia objętość wtrysku:0.52 cm³
-
Częstotliwość wtrysku:od 16 do 160 l/min
-
Dopuszczalne ciśnienie w systemie rurociągów:do 5 barów
Głowica dozująca z PVC odpornego na chemikalia wraz z kształtkami
Panel cyfrowy z ekranem LCD
Membrana teflonowa odporna na odczynniki chemiczneŻywotność ponad 5 lat
Automatyczne dozowanieAutomatyczne dodawanie wymaganej dawki reagenta zgodnie z aktualnymi odczytami wody
Elastyczna konfiguracjaIntuicyjne menu do automatycznego dozowania: tryb dozowania stałego lub proporcjonalnego
Odporne chemicznie
zawory kulowe z ceramiki
Co to jest wolny chlor i pH?
Wolny chlor to chlor obecny w wodzie w postaci kwasu podchlorawego i jonów podchlorynowych. Powstaje po dodaniu do basenu środka dezynfekującego na bazie chloru. Taki chlor aktywnie usuwa zanieczyszczenia. Wolny chlor jest mierzony w celu monitorowania i kontrolowania dezynfekcji wody basenowej.
Dopuszczalny poziom zawartości wolnego chloru w wodzie basenowej wynosi od 0.3 do 0.6 mg/l. Jeżeli zawartość chloru jest poniżej lub powyżej normy, to przebywanie w takiej wodzie jest szkodliwe dla organizmu człowieka. Dlatego konieczne jest regularne kontrolowanie poziomu dezynfekcji w wodzie basenowej.
Dzięki celce amperometrycznej Free Cl pompa dozująca analizuje zawartość wolnego chloru w wodzie i samodzielnie dodaje wymaganą ilość środka dezynfekującego do basenu.
pH to wskaźnik, który charakteryzuje stężenie wolnych jonów wodorowych w wodzie. Ta równowaga może zostać zakłócona, powodując zmianę poziomu pH. Poziom pH odpowiada za właściwości i jakość wody. Optymalnym wskaźnikiem poziomu pH wody w basenie jest uważany zakres od 7.2 do 7.4. Taka woda jest również nazywana neutralną. Jeśli wskaźnik jest wyższy niż 7.4 woda będzie miała odczyn alkaliczny, a jeśli wskaźnik jest niższy, mniej niż 7.2 – kwaśny.
Za pomocą elektrody pH pompa dozująca wykonuje analizę równowagi kwasowo-zasadowej wody. Na podstawie uzyskanych danych pompa samodzielnie dodaje do basenu niezbędną ilość reagenta w celu podniesienia lub obniżenia pH do pożądanego poziomu zgodnie z określonymi ustawieniami.
Automatyczny tryb dozowania pH lub środka dezynfekującego:
zawsze krystalicznie czysta woda
zawsze krystalicznie czysta woda
System pomp dozujących Aquaviva pH/Rx+Free Cl dokonuje pomiaru:
- Wskaźników równowagi kwasowo-zasadowej od 0 do 14 przy użyciu elektrody pH
- Stężenia wolnego chloru w zakresie od 0 do 5 mg/l przy użyciu celki amperometrycznej
- Pomiar wartości Redox w zakresie od -99 do 1000 mV za pomocą elektrody Redox ma wyłącznie charakter informacyjny. Uzyskane dane nie mają wpływu na sterowanie dozowaniem. Czujnik jest sprzedawany osobno
Na podstawie uzyskanych parametrów jedna z pomp automatycznie dozuje chlor, a druga – środek do zwiększania lub zmniejszania pH w wymaganych proporcjach. W ten sposób zapewniana jest stała kontrola środka dezynfekującego lub pH bez interwencji człowieka. Wysoka jakość wody w basenie pozostaje stabilna, nawet w przypadku zmiany czynników zewnętrznych: aktywność słoneczna, deszcz lub wzrost liczby pływających osób.
Ustawienia trybu oszczędzania i bezpieczeństwo
Specjalne tryby zwiększają wydajność uzdatniania wody, oszczędzają zużycie odczynników, chronią sprzęt przed uszkodzeniem i zapobiegają awariom w dozowaniu:
- Pro Band – częstotliwość wtrysków na minutę po osiągnięciu określonego poziomu wskaźnika w wodzie basenowej (wskaźnik Setpoint w ustawieniach menu). Zapewnia maksymalną precyzyjność dozowania, eliminując nadmierne zużycie reagenta.
- Alarm Band – pozwala na ustawienie granicznej wartości elektrody, przy osiągnięciu której pompa się zatrzymuje. Eliminuje również przedawkowanie reagentów w przypadku awarii elektrody lub niepoprawnych odczytów z powodu nieregularnej kalibracji elektrody.*
* Zalecana jest kalibracja elektrody przynajmniej przynajmniej raz w miesiącu. - OFA – zatrzymuje dozowanie i aktywuje sygnał alarmowy, jeśli wymagany wskaźnik wody w basenie nie został osiągnięty w ustawionym czasie. Chroni przed pracą na biegu jałowym w przypadku awarii, takiej jak pęknięcie rury.
Cyfrowy wyświetlacz LCD
- Służy do poruszania się po menu i ustawiania parametrów programowania
- Aby wejść do menu programowania pompy, rozpocząć dozowanie, wyjść z menu kalibracji i zresetować alarm OFA
- Aby przejść do poniższych ustawień, należy skalibrować czujniki i uruchomić przekaźnik pH opcjonalnej pompy zewnętrznej
- Aby potwierdzić wybraną wartość i uruchomić przekaźnik Redox opcjonalnej pompy
Funkcjonalności pompy dozującej
1, 2 Podłączenie czujnika pH i Redox za pomocą złącza BNC:
zapewnia automatyczną kontrolę wybranego wskaźnika wody w basenie. Czujniki dostarczane są wraz z systemem pomp dozujących.
3 Podłączenie czujnika temperatury PT100:
pozwala na korektę temperatury podczas dozowania pH (im wyższa temperatura wody, tym niższy poziom pH). Czujnik jest sprzedawany osobno.
4 Podłączenie celi do analizy stężenia wolnego chloru:
zapewnia automatyczną kontrolę poziomu wolnego chloru w basenie.
5 Podłączenie czujnika przepływu:
zapobiega ryzyku dozowania reagentów, gdy pompa filtracyjna jest wyłączona. Czujnik sprzedawany jest osobno.
6, 7 Podłączanie czujnika poziomu reagenta płynnego:
lampka zacznie migać, gdy skończą się płynne odczynniki. Po sygnale praca pompy jest blokowana, co wydłuża żywotność pomp. Czujniki sprzedawane są osobno.
8 Podłączenie czujnika przepływu REED:
zapobiega ryzyku dozowania odczynników, gdy pompa filtracyjna jest wyłączona. Czujnik sprzedawany jest osobno.
9 Nieużywany.
10 Podłączanie zasilania systemu pomp dozujących.
11, 12 Podłączenie czujnika pH i Redox do zewnętrznej pompy:
umożliwia podłączenie dodatkowej pompy w celu zwiększenia dozowania odczynników. Dodatkowe pompy sprzedawane są osobno.
13 Podłączenie przekaźnika alarmowego:
pozwala na zdalne sterowanie obecności odczynnika. Przekaźnik sprzedawany osobno.
Charakterystyki
| Rodzaj pomp | Membranowe |
|---|---|
| Materiał elementu kontaktującego się z reagentami | Membrana PTFE |
| Typ dozowania | Stałe i proporcjonalne |
| Typ sterowania | Wyświetlacz LCD + przycisk wł./wył. |
| Możliwość regulacji częstotliwości wtrysku, wtrysk/min | Nie |
| Możliwość regulacji wydajności, l/h | Tak, od 10 do 100 % |
| Podłączanie elektrod pH | Tak, czujnik w zestawie |
| Zakres analizy pH | od 0 do 14 |
| Podłączanie elektrod Rx | Tak, czujnik sprzedawany jest osobno |
| Zakres analizy Redox, mV | od -99 do 1000 |
| Podłączenie celki do pomiaru stężenia wolnego chloru | Tak, celka w zestawie |
| Zakres analizy wolnego chloru, ppm | od 0.0 do 5.0 |
| Funkcja Pro Band – pompa zmniejsza intensywność pracy w miarę zbliżania się wskaźników do określonego zakresu | Tak |
| Funkcja Alarm Band – ochrona przed przedawkowaniem w przypadku awarii elektrody. Możesz ustawić wskaźniki, przy których pompa się zatrzyma | Tak |
| Funkcja OFA – alarm i zatrzymanie dozowania, jeśli żądany wskaźnik nie zostanie osiągnięty w określonym czasie | Tak |
| Podłączanie czujnika poziomu odczynnika płynnego | Tak, 2 czujniki należy zakupić osobno |
| Podłączanie czujnika przepływu | Tak, zasilanie z pompy filtracyjnej + poprzez czujnik przepływu w komórce wolnego chloru, czujnik przepływu o zmiennej częstotliwości jest kupowany oddzielnie |
| Podłączenie czujnika temperatury | Tak, czujnik w zestawie |
| Podłączenie przycisku pilota zdalnego sterowania | Nie |
| Podłączenie wodomierza z wejściem impulsowym | Nie |
| Podłączenie do stacji kontroli dozowania Aquaviva | Nie |
| Opóźnienie startu | Opóźnienie startu dozowania przez przepływ + opóźnienie startu dozowania zasilania od 0 do 960 s |
| Opóźnienie kalibracji | Nie |
| Zbieranie danych statystycznych | Tak, za pomocą aplikacji SekoLink lub SekoWeb |
| Timer | Nie |
| Hasło | Tak |
| Dopuszczalne ciśnienie w instalacji rurociągowej, bar | До 5 |
| Średnia objętość wtrysku, cm³ | 0.52 |
| Wydajność, l/h | do 5 |
| Wydajność, wtrysk/min | od 16 do 160 |
| Wymiary ruray łączącej (wewnętrzne/zewnętrzne), mm | 4/6 |
| Stopień ochrony przed kurzem i wilgocią | IP65 |
| Materiał obudowy | РР |
| Materiał głowicy dozującej pompy | PVDF |
| Materiał kulek w zaworach | Ceramika |
| Materiał zaworu zwrotnego | PVC |
| Zasilanie, V | 230 |
| Moc, W | 32 |
Zawartość zestawu
| L.p | Nazwa komponentów | Ilość |
|---|---|---|
| 1 | System perystaltycznych pomp dozujących Aquaviva pH/Rx + Free Cl | 1 |
| 2 | Wąż zasysający z PVC Crystal 4x6 4 m | 2 |
| 3 | Wąż ciśnieniowy z polietylenu 5 m | 2 |
| 4 | FPM zawór kulowy (3/8" GAS) | 2 |
| 5 | PSS3 Uchwyt czujnika (1/2" GAS) | 2 |
| 6 | Zacisk do mocowania uchwytu PSS3 do węża (Ø50 mm) | 5 |
| 7 | Adapter do zaworu wtryskowego (1/2"M - 3/8" F) | 2 |
| 8 | Filtr dolny | 2 |
| 9 | Wspornik montażowy (śruby Ø6 mm) | 1 |
| 10 | Filtr Minor (5") | 1 |
| 11 | Uchwyt czujnika + czujnik chloru | 1 |
| 12 | Czujnik pH | 1 |
| 13 | Czujnik Redox | 1 |
| 14 | Szczotka do czyszczenia czujnika chloru | 1 |
| 15 | Kulki do czujnika chloru | 1 |
| 16 | Woda | 1 |
| 17 | Roztwór buforowy pH 4 | 1 |
| 18 | Roztwór buforowy pH 7 | 1 |
| 19 | Roztwór kalibracyjny 465 mV | 1 |
| 20 | Klucz filtra | 1 |
| 21 | Wąż PVC Crystal 8x12 do uchwytu 4 m | 1 |
*UWAGA! Transport wraz z przechowywaniem elektrody w temperaturach poniżej zera jest surowo zabroniony.

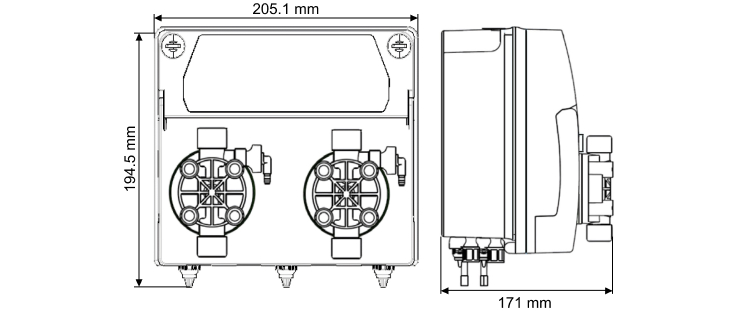

Wymiary
Ogólna zasada działania pomp membranowych
Pompy solenoidalne należą do najpopularniejszych urządzeń w dziedzinie urządzeń dozujących. Są bardziej kompaktowe w porównaniu z modelami tłokowymi i elektromechanicznymi, ale znacznie wydajniejsze niż pompy perystaltyczne. Membranowa pompa dozująca jest w stanie przepompować wystarczającą ilość odczynnika pod podwyższonym ciśnieniem, dzięki czemu może być stosowana w prawie każdym obiekcie uzdatniania wody. Zasada działania takiej pompy opiera się na skurczu membrany, która zasysa i wypycha przetłaczaną ciecz przez głowicę roboczą urządzenia. Membrana napędzana jest prętem zasilanym przez cewkę elektromagnetyczną (solenoid).
Ceramiczne zawory kulowe zapobiegają cofaniu się cieczy.
W pompach membranowych główną jednostką mającą kontakt z roztworem jest membrana.
Pompy dozujące Aquaviva posiadają membrany wykonane z PTFE o cyklu pracy do 5 lat.
Membrana do pomp dozujących Aquaviva
Membrana jest głównym elementem pompy dozującej, który kontaktuje z odczynnikami. Pompy dozujące Aquaviva posiadają membrany wykonane wyłącznie z teflonu PTFE. Ten materiał polimerowy jest przeznaczony do pracy z agresywnymi odczynnikami chemicznymi.
PTFE jest odporny na kwasy, zasady i środki dezynfekujące. Żywotność membrany teflonowej przekracza 5 lat ciągłej pracy. Zdejmowana głowica robocza umożliwia szybką wymianę membrany pompy bez demontażu wyrobu.
Schemat montażu
Schemat podłączenia celki amperometrycznej Free Cl
Uziemienie pomp dozujących
Zalecane jest zainstalowanie elektrody uziemiającej w pobliżu elektrod pH, FreeCl lub ORP. Sprzęt ten umożliwia usuwanie prądów szczątkowych (błądzących), które mogą powodować nieprawidłowe działanie stacji dozującej podczas pomiaru pH, FreeCl i ORP. Również produkty metalowe, które mają bezpośredni kontakt z wodą basenową (panele, osie wałów pomp itp.) mogą ulec uszkodzeniu. Dowiedz się więce
Charakterystyki
| Artykuł towaru | KDHC5050A0H01 |
|---|---|
| Dane dotyczące bezpieczeństwa | Pobierz |
| Pliki do pobrania | Instrukcja obsługi |
| Rodzaj pompy | Membranowa |
| Wydajność, l/h | od 0.5 do 5 (w zależności od ciśnienia w instalacji rurociągowej) |
| Przeznaczenie | Baseny publiczne |
| Dodatkowe opcje | Cyfrowy panel sterowania, Proporcjonalne dozowanie Pro Band, Protokół bezpieczeństwa OFA, Dostępność czujnika poziomu odczynnika, Opóźnienie dozowania |
| Regulacja | Automatyczna |
| Możliwości pompy |
|
| System dozowania | Proporcjonalne |
| Stały tryb dozowania | Tak |
| Proporcjonalny tryb dozowania | Tak |
| Dozowanie wg timera | Nie |
| Podłączenie czujnika poziomu | Tak (czujnik w zestawie) |
| Podłączenie czujnika przepływu | Tak (czujnik w zestawie) |
| Podłączenie czujnika temperatury | Tak (czujnik sprzedawany osobno) |
| Podłączenie wodomierza z wyjściem impulsowym | Nie |
| Podłączenie przycisku zdalnego sterowania | Nie |
| Podłączenie do stacji kontroli dozowania Aquaviva | Nie |
| Materiał głowicy pompy | PVDF |
| Materiał membrany | PTFE |
| Materiał kulki pokrywy pompy | Ceramika |
| Średnia objętość wtrysku, cm³ | 0.5 |
| Częstotliwość wtrysku, wtrysk/min | od 0 do 160 |
| Zalecana wysokość zasysania, m | 1 |
| Maksymalna wysokość zasysania, m | 1.5 |
| Liczba faz | 1 (220-240V) |
| Pobór mocy, W | 26 |
| Złącze | Wewnętrzne 4 mm / zewnętrzne 6 mm |
| Stopień ochrony | IP65 |
| Zawartość zestawu |
UWAGA! Transport wraz z przechowywaniem elektrody w temperaturach poniżej zera jest surowo zabroniony |
| Waga brutto, kg | 2.2 |
| Producent | Aquaviva |
| Kraj pochodzenia | Włochy |
| Gwarancja | 24 miesiące, gwarancja na elektrody 6 miesięcy |
