Zawór automatyczny Speck BADU Omnitronic R 41/3A 1.5
4 502 zł
Gotowy do wysyłki
Kod produktu:
25205
Własne centrum serwisowe na terenie Polski
0 Opinie
Bloki filtracyjne powinny być regularnie płukane wstecznie w celu wypłukania przefiltrowanych zanieczyszczeń. Właśnie w takich przypadkach elektroniczne urządzenie do płukania wstecznego BADU OmniTronic jest idealną alternatywą dla ręcznych zaworów do płukania wstecznego. Wbudowany timer cyfrowy automatycznie uruchamia procedurę płukania wstecznego zgodnie z zaprogramowanymi interwałami czasowymi. Możliwe jest ręczne ustawianie czasu filtrowania. Wbudowana automatyczna kontrola poziomu może być używana z opcjonalnym czujnikiem poziomu i zaworem elektromagnetycznym. W przypadku przerwy w dostawie prądu akumulator zapobiega całkowitemu opróżnieniu basenu.
Automatyczna filtracja i płukanie wstecznewedług timera, interwału lub sygnału zewnętrznego
+ sterowanie ręczne
Idealne rozwiązaniedo filtrów piaskowych z przyłączem bocznym
Kontrola wydajnościpompy o zmiennej prędkości
Ochrona przed spuszczeniem wody w przypadku awarii zasilaniazasilacz awaryjny nie jest wymagany
Zdalne sterowanie, kontrola poziomu i temperatury wody + zabezpieczenie przed zamarzaniemopcjonalnie
Wyprodukowano w Niemczech

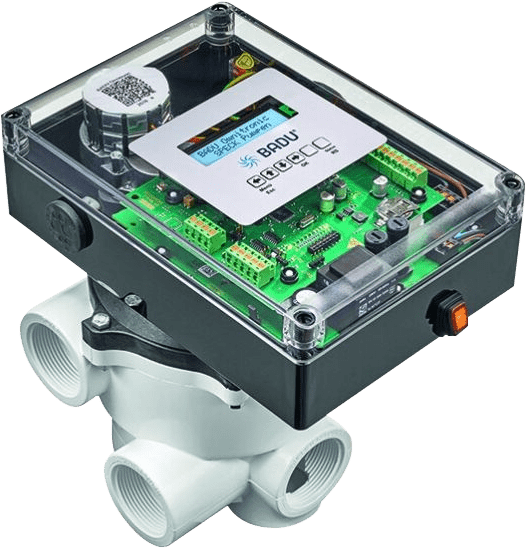

Automatyczny zawór Speck BADU Omnitronic R
Automatyczny zawór Speck BADU Omnitronic R to uniwersalne rozwiązanie do zarządzania systemem filtracji basenu w trybie automatycznym, interwałowym lub ręcznym. Wyświetlacz LCD jest wyposażony w cyfrowy timer do automatycznej kontroli cyklu filtracji, a także regularnego uruchamiania płukania wstecznego w jednym z dwóch trybów: w ustalonym czasie lub w zadanym interwale. Możesz zaprogramować do 5 cykli filtracji na dobę, ustawić czas rozpoczęcia i czas trwania każdego cyklu. W trybie ręcznym płukanie wsteczne uruchamia się jednym naciśnięciem przycisku.
Zawory serii Omnitronic R są przeznaczone do filtrów piaskowych z przyłączem bocznym o średnicy 1½″ lub 2″. Napęd elektryczny zasilany jest z sieci jednofazowej. Bateria z kondensatorami zapobiega opróżnieniu basenu w przypadku awarii zasilania podczas płukania wstecznego.
Aby zawór automatycznie regulował wydajność pompy zgodnie z zadanymi ustawieniami, można dokupić opcjonalną funkcję sterowania jednofazową lub trójfazową pompą cyrkulacyjną o zmiennej prędkości. Aby zawór przeprowadzał płukanie wsteczne w miarę zanieczyszczania się filtra, należy dokupić czujnik ciśnienia od 0.5 do 1.5 bara lub od 0.25 do 1 bara, wraz z akcesoriami montażowymi do płukania wstecznego zależnego od ciśnienia. Funkcja kontroli poziomu wody w basenie jest dostępna przy zakupie czujnika poziomu wody. Funkcja kontroli temperatury wody jest dostępna przy zakupie czujnika temperatury. Zawór zwrotny o średnicy 63 mm jest sprzedawany osobno.
- 230 V, 1 faza
Napięcie robocze
- 2 bary
Ciśnienie robocze, maks.
- 1½″ lub 2″
Średnica przyłącza, cale
- 1 kW
Maksymalna moc podłączanej pompy
- A Wlot wody z basenu
- B Powrót przefiltrowanej wody do basenu
- C Przewód kanalizacyjny do zrzutu wody zanieczyszczonej w wyniku płukania wstecznego filtra
Cechy konstrukcyjne i tryby pracy automatycznych zaworów Speck BADU serii Omnitronic R
- 1FILTRACJA (FILTER) – filtrowanie wody.
- 2 PŁUKANIE WSTECZNE (BACKWASH) – tryb czyszczenia filtra uruchamiany w zależności od wprowadzonych ustawień.
- 3 WYPŁUKIWANIE (RINSE) – tryb odprowadzania zanieczyszczonej wody do kanalizacji po płukaniu wstecznym filtra.
- 4 WYRZUT (WASTE) – bezpośrednie odprowadzanie wody z basenu do kanalizacji bez filtracji. Służy do obniżania poziomu wody w basenie.
- 5 RECYRKULACJA (RECIRCULATE) – woda cyrkuluje, omijając filtr, w celu szybkiego rozprowadzenia chemikaliów lub gdy stosowane jest chlorowanie szokowe.

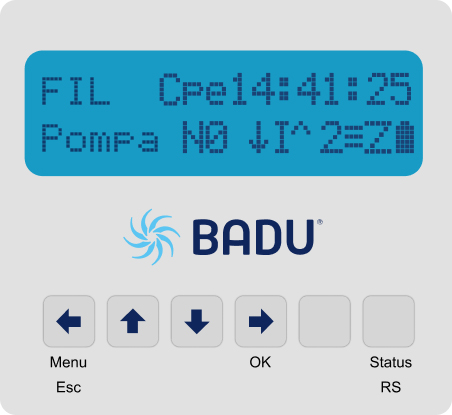

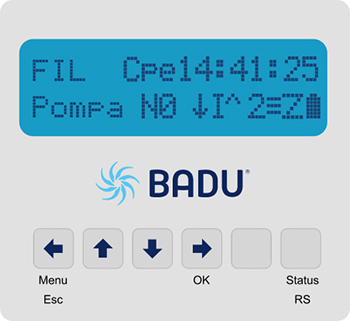

Panel sterowania z wyświetlaczem LCD
Powrót do menu
Potwierdzenie ustawienia
Brak funkcji
Sprawdzanie stanu i uruchamianie płukania wstecznego
Poruszanie się po menu
Aktywny tryb pracy systemu filtracji:
- filtracja
- płukanie wsteczne
- wypłukiwanie
- wyrzut
- recyrkulacja
Dzień tygodnia i godzina
Stan połączenia pompy o zmiennej prędkości
- N0 nie podłączona
- N1 niska prędkość
- N2 średnia prędkość
- N3 wysoka prędkość
Położenie wkładu zaworu
opuszczony
obraca się
opuszcza się
Aktywny tryb sterowania filtracją
Tryb sterowania interwałowego
Tryb sterowania czasowego
Status płukania wstecznego
Płukanie wsteczne i filtr włączone
Płukanie wsteczne wyłączone
Filtr wyłączony
Bieżący etap pracy filtra w wybranym trybie
Poziom wody w basenie
W normie
Niski
Uzupełnianie
Status podłączonych funkcji przekaźników wielofunkcyjnych
Stan baterii
Powierz sterowanie płukaniem wstecznym
automatycznemu zaworowi Speck BADU Omnitronic R
automatycznemu zaworowi Speck BADU Omnitronic R

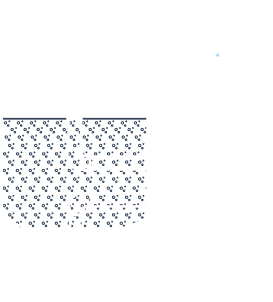

System filtracji przepuszcza przez siebie całą objętość wody basenowej kilka razy dziennie. Woda wraca do niecki czysta, a zanieczyszczenia mechaniczne zostają zatrzymane w warstwie piasku. Z czasem jest ich tak dużo, że odstęp między ziarnami piasku skraca się do minimum. Woda, ponownie trafiając do zbiornika, próbuje się przecisnąć, ale zanieczyszczone złoże stawia zbyt duży opór. Zwiększa to ciśnienie wewnątrz filtra i może prowadzić do jego uszkodzenia. Aby zapobiec awarii, należy stale kontrolować wskazania ciśnienia na manometrze i w odpowiednim czasie ręcznie uruchamiać płukanie wsteczne za pomocą zwykłego zaworu sześciodrogowego.
Podłącz zawór Speck BADU Omnitronic R do filtra, aby automatycznie zarządzał filtracją wody i płukaniem wstecznym filtra. Zawór jest uruchamiany za pomocą napędu elektrycznego i nie wymaga podłączenia sprężarki. Zgodnie z ustalonym harmonogramem, interwałem lub sygnałem z czujnika ciśnienia, zawór uruchamia czyszczenie warstwy filtracyjnej z nagromadzonego brudu. Czyszczenie filtra i filtracja basenu odbywają się w trybie autonomicznym i nie wymagają udziału użytkownika.

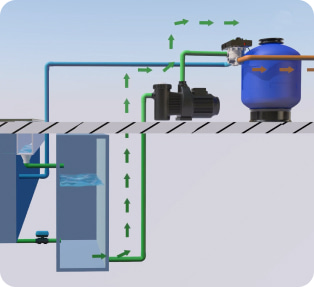

Sterowanie systemem filtracji basenu stacjonarnego

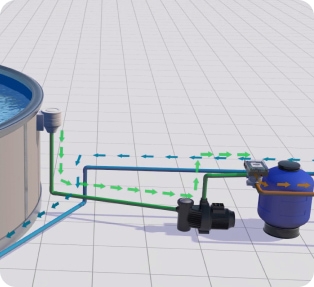

Sterowanie systemem filtracji basenu stelażowego
Automatyczne płukanie wsteczne w trybie sterowania interwałowego i sterowania czasowego
-
I W trybie sterowania interwałowego, zgodnie z ustawieniami fabrycznymi, zawór Speck BADU Omnitronic R wykonuje:
- Płukanie wsteczne filtra co 7 dni
- Filtrację wody trwającą 8 godzin – codziennie
Naciśnij i przytrzymaj prawy przycisk na obudowie urządzenia przez 3 sekundy, aby wybrać:
- Czas trwania płukania wstecznego od 1 do 30 minut oraz pożądaną częstotliwość jego przeprowadzania od 6 godzin do 31 dni
- Czas trwania filtracji od 1 do 24 godzin (w godzinach)
- Jeden z trzech stopni wydajności przy podłączeniu pompy cyrkulacyjnej o zmiennej prędkości
-
T W trybie sterowania czasowego możesz zaprogramować:
- Datę i czas rozpoczęcia płukania wstecznego oraz jego czas trwania
- Datę i czas rozpoczęcia cyklu filtracji, jego czas trwania, a także liczbę cykli na dobę – od 1 do 5
- Jeden z trzech stopni wydajności przy podłączeniu pompy cyrkulacyjnej o zmiennej prędkości
- Urządzenie automatycznie przełącza się na czas letni i zimowy. Możesz wyłączyć tę funkcję.
Basen pozostaje pełny nawet w przypadku awarii zasilania podczas płukania wstecznego
Podczas płukania wstecznego woda z basenu jest doprowadzana do zbiornika z materiałem filtracyjnym. Strumień wody przenika warstwy piasku od dołu do góry i wypłukuje z nich zanieczyszczenia mechaniczne. Nagromadzone zanieczyszczenia wraz z brudną wodą są odprowadzane do kanalizacji.
W warunkach nieprzerwanego zasilania elektrycznego płukanie wsteczne filtra kończy się na sygnał płyty sterującej. Jeśli w trakcie płukania wstecznego nastąpi przerwa w dostawie prądu i sygnał nie dotrze, zawór automatycznie powraca do trybu normalnej filtracji.

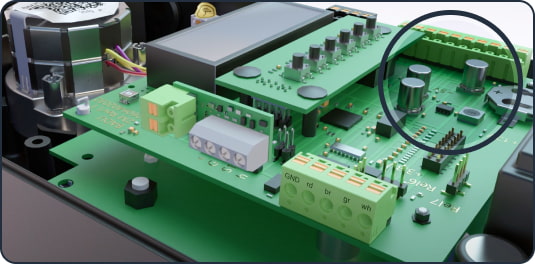

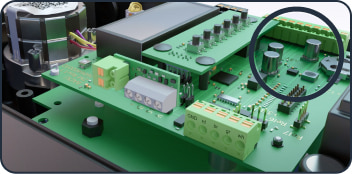

Jako źródło zasilania awaryjnego do przełączania trybu wstępnie zainstalowany jest elektrochemiczny kondensator magazynujący energię elektryczną. Technologia kondensatorowa gwarantuje ochronę przed nieplanowanym opróżnieniem basenu i zrzutem całej objętości wody do kanalizacji.
Dodatkowe możliwości
Automatyczne uruchomienie płukania wstecznegow przypadku zanieczyszczenia filtra według sygnału z czujnika ciśnienia. Czujnik ciśnienia od 0.5 do 1.5 bara lub od 0.25 do 1 bara sprzedawany jest osobno
Kontrola poziomu wody:automatyczne uzupełnianie i spuszczanie wody z basenu do optymalnego poziomu. Czujnik sprzedawany jest osobno
Sterowanie wydajnością pompy trójfazowejo zmiennej prędkości: 3 stopnie częstotliwości obrotów silnika.
lub jednofazowej
Sterowanie ogrzewaniem wodyprzy podłączeniu czujnika temperatury. Czujnik temperatury sprzedawany jest osobno
Parametry techniczne zaworu Speck BADU Omnitronic R
| Model | 41/3A 1½″ | 51/3A 2″ |
| Płytka drukowana | ze sterowaniem mikroprocesorowym | |
| Napięcie robocze, V | 230, 1 faza | |
| Maksymalna moc podłączanej pompy, kW | 1 | |
| Bezpiecznik dla sprzętu elektrycznego / pompy | zwłoczny 315 mA / zwłoczny 4 А | |
| Maksymalny dopuszczalny prąd przy napięciu 250 V, A | 4 | |
| Maksymalne ciśnienie robocze, bar | 2 | |
| Waga netto, kg | 4 | |
| Wodoszczelność obudowy | IPX4 | |
Główne wymiary
automatycznych zaworów Speck BADU serii Omnitronic R
automatycznych zaworów Speck BADU serii Omnitronic R
| Model | A, mm | B, mm | C, mm | D, mm | E, mm | F, mm |
| 41/3A 1½″ | 201.4 | 240.5 | 107.5 | 44 | 30 | 44 |
| 51/3A 2″ | 221 | 285.5 | 132 | 56 | 35 | 35 |
| Model | 41/3A 1½″ | 51/3A 2″ |
| A, mm | 201.4 | 221 |
| B, mm | 240.5 | 285.5 |
| C, mm | 107.5 | 132 |
| D, mm | 44 | 56 |
| E, mm | 30 | 35 |
| F, mm | 44 | 35 |

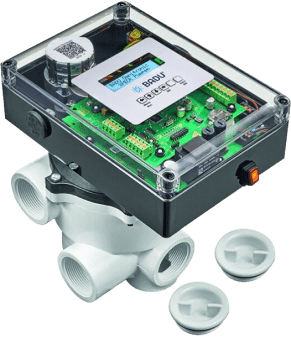

Zawartość zestawu
- Automatyczny zawór Speck BADU Omnitronic R
- 2 zaślepki do nieużywanych portów
- Zestaw do demontażu napędu elektrycznego i instalacji dźwigni ręcznego sterowania zaworem

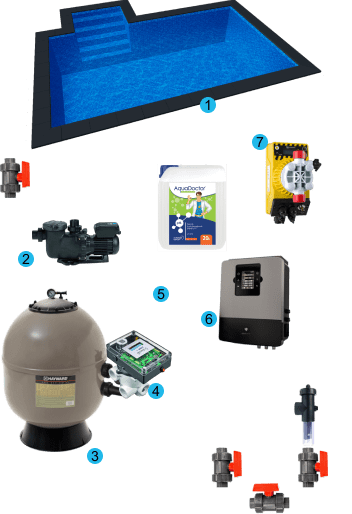

Schemat montażu
- 1 Basen
- 2 Pompa Hayward serii Max-Flo XL
- 3 Filtr Hayward PRO serii SLE
- 4 Automatyczny zawór Speck BADU Omnitronic R
- 5 Odpływ do kanalizacji
- 6 System dezynfekcji Sugar Valley Aquascenic HD
- 7 Pompa dozująca odczynnik pH
Charakterystyki
| Artykuł towaru | 2606.000.041 |
|---|---|
| Dane dotyczące bezpieczeństwa | Pobierz |
| Pliki do pobrania | Instrukcja obsługi |
| Informacje dodatkowe |
|
| Waga brutto, kg | 4 |
| Producent | Speck |
| Gwarancja | 24 miesiące |
