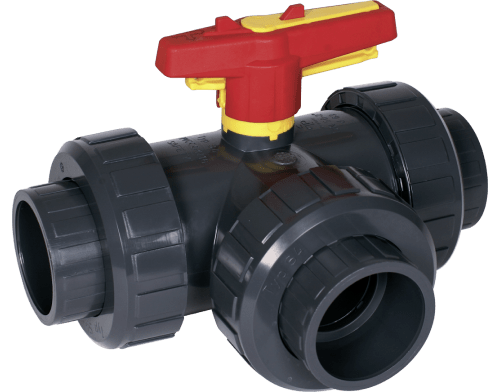

Zawór kulowy trójdrożny Praher S4
Specjalne warunki dla hurtowni
Do 10 rat 0%! RRSO 0%
Wymiana i zwrot towaru w ciągu 30 dni po zakupie
Darmowa dostawa przy zamówieniach powyżej 1000 zł*
Własne centrum serwisowe na terenie Polski
0 Opinie
Zawór kulowy trójdrożny z nieplastyfikowanego PVC-U jest doskonałym rozwiązaniem do odcinania lub przełączania przepływu wody w różnych systemach rurowych, w tym w basenach.
Zawory Praher S4 mają dwie formy otworów w zaworze kulowym: L-port i S-port. Na uchwycie zaworu znajduje się specjalne urządzenie zabezpieczające, które zapobiega przypadkowemu przełączeniu uchwytu zaworu.
Produkty z PVC nadają się do transportu cieczy o maksymalnej temperaturze do 60°C. Wraz ze wzrostem temperatury płynu roboczego limit ciśnienia maleje. Materiał nadaje się do stosowania ze słoną wodą i jest odporny na chemikalia basenowe. Podana cena dotyczy jednej sztuki.
- Średnica: od 20 do 63 mm
- Typ: port L lub T
Unikalny system blokowania uchwytuBezpiecznik z blokadą
Długa żywotnośćOdporność na korozję i agresywne środki chemiczne
Do montażu wewnątrz i na zewnątrz
BezpieczeństwoNadaje się do wody pitnej
Ciśnienie robocze 16 bar
Wyprodukowano w Austrii

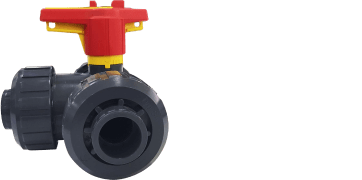

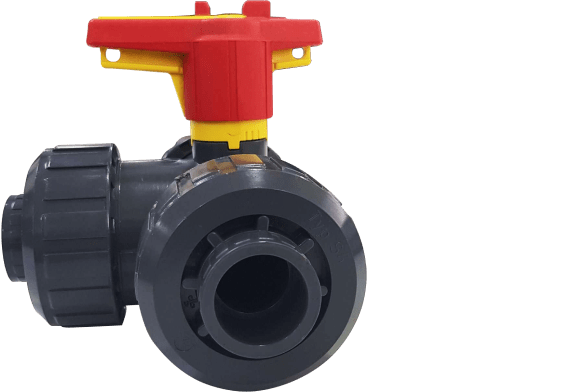

Zawór kulowy trójdrożny Praher S4
Trójdrożny zawór kulowy Praher S4 jest idealnym rozwiązaniem do odcinania lub przełączania przepływu wody pomiędzy różnymi kanałami w instalacji rurowej basenu, np. obejściem. Zawór ten można również stosować w systemach uzdatniania wody pitnej i gospodarczej, systemach nawadniania i podlewania.
Seria zaworów Praher S4 jest dostępna w dwóch modelach: L-port i S-port. Różnią się one kształtem otworów w zaworze kulowym. Można wybrać dowolny model ze złączem samoprzylepnym o średnicy od 20 do 63 mm.
Osłona z PVC jest odporna na wodę słoną i środki chemiczne stosowane w basenach. Zawór jest wyposażony w gładki, polerowany zawór kulowy z pełnym otworem typu pływającego, zapewniający doskonałe działanie.
Wielofunkcyjny uchwyt jest wyposażony w wyjmowany klucz do regulacji pierścienia zatrzymującego kulkę i unikalny zatrzask bezpieczeństwa. Bezpiecznik zapobiega przypadkowej zmianie pozycji uchwytu i umożliwia bezpieczne zablokowanie kranu w wybranej pozycji.
L-port i T-port: różnice funkcjonalne między zaworami
Pozycja zaworu w kształcie litery L (L-port)
Umożliwia połączenie centralnego przepływu wody (3) z jednym wylotem bocznym (2)
Umożliwia połączenie centralnego przepływu wody (3) z innym wylotem bocznym (1)
Umożliwia odcięcie przepływu wody (1)
Umożliwia odcięcie przepływu wody (2)
Pozycja zaworu w kształcie litery T (T-port)
Umożliwia połączenie centralnego przepływu wody (3) z innym wylotem bocznym (2)
Umożliwia połączenie centralnego przepływu wody (3) z jednym wylotem bocznym (1)
Umożliwia odcięcie centralnego przepływu wody (3) i podłączenie wylotów bocznych (1 i 2)
Umożliwia podłączenie centralnego przepływu wody do obu wylotów bocznych jednocześnie (1, 2 i 3)

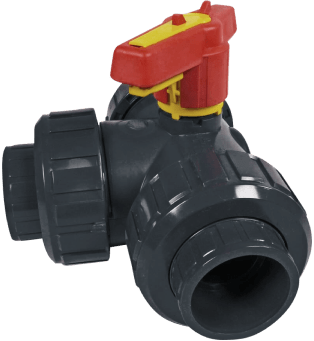

Unikalny system blokowania
Uchwyt zaworu jest wyposażony w blokadę bezpieczeństwa. Podczas obracania uchwytu należy zacisnąć zatrzask zabezpieczający tak, aby wysunął się ze szczelin zabezpieczających i umożliwił zmianę pozycji uchwytu. Jeśli uchwyt zostanie przekręcony bez zaciśnięcia bezpiecznika, zawór nie może zostać przełączony. Bezpiecznik zapobiega przypadkowemu przełączeniu uchwytu zaworu.
Bezpiecznik jest wyposażony w otwór blokujący. Można go zablokować. Jeśli na bezpieczniku zamontowana jest blokada, zaciśnięcie bezpiecznika nie jest możliwe. Oznacza to, że bezpiecznik nie wypadnie ze szczelin zabezpieczających podczas próby obrócenia uchwytu. Aby zmienić pozycję zaworu, należy najpierw usunąć blokadę bezpieczeństwa.
Maksymalne ciśnienie robocze w zależności od temperatury pompowanej cieczy
Dane techniczne
| Ciśnienie robocze, bar | 16 |
| Materiał obudowy | PVC-U |
| Materiał uszczelnienia | EPDM |
| Typ kuli | Typ T lub L w zależności od modelu |
| Typ połączenia | Złącze samoprzylepne |
Opis ogólny PVC-U
Nieplastyfikowany polichlorek winylu (PVC-U) to wysokiej jakości mieszanka o minimalnej wymaganej wytrzymałości (MRS) wynoszącej co najmniej 25 N/mm².
Produkty z PVC są idealne do transportu cieczy w zakresie temperatur od 0 do +60˚C. Złączki PVC z klejem mogą wytrzymać ciśnienie do 16 atmosfer. Wraz ze wzrostem temperatury płynu roboczego ciśnienie graniczne spada.
Armatura PVC może być stosowana w instalacjach wodociągowych, uzdatniania wody i kanalizacyjnych. Nie są zalecane do stosowania w systemach sprężonego powietrza, systemach zasilania gazem lub do transportu jakichkolwiek związków o temperaturze wyższej niż 65˚C.
Główne wymiary
| d | 16 | 20 | 25 | 32 | 40 | 50 | 63 |
| DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
| A | 100 | 100 | 120 | 120 | 162 | 162 | 181 |
| B | 40 | 40 | 51.5 | 51.5 | 73 | 73 | 85 |
| C | 50 | 50 | 60 | 60 | 81 | 81 | 90.5 |
| D | 53 | 53 | 70 | 70 | 101 | 101 | 124.5 |
| H | 72 | 72 | 81.5 | 81.5 | 107.5 | 107.5 | 116.5 |
| Y | 53 | 53 | 63 | 63 | 84.5 | 85.5 | 96 |
| Z | 106 | 106 | 126 | 126 | 169 | 171 | 192 |
Schemat budowy
| № | Nazwa części |
|---|---|
| 1 | Uchwyt |
| 2 | Pierścień uszczelniający |
| 3 | Trzpień |
| 4 | Obudowa zaworu z PVC-U |
| 5 | Kula typu „L” lub typu „T” w zależności od modelu |
| 6 | Gniazdo kulowe PTFE |
| 7 | Pierścień uszczelniający EPDM |
| 8 | Pierścień uszczelniający EPDM |
| 9 | Pierścień dociskowy PVC-U |
| 10 | Pierścień uszczelniający EPDM |
| 11 | Złącze gniazdowe z połączeniem samoprzylepnym |
| 12 | Mufa |
| 13 | Tuleja blokująca ze sprężyną |
| 14 | Klucz do otwierania pierścienia dociskowego |
| 15 | Śruba |

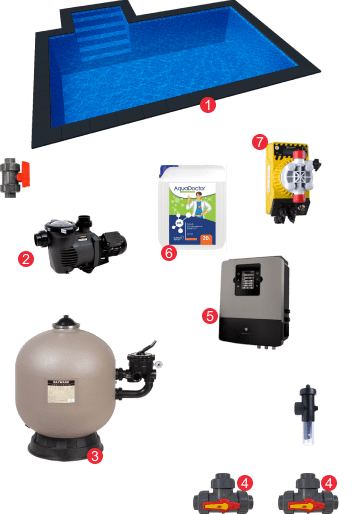

Przykład zastosowania
- 1 Basen
- 2 Pompa Hayward K-FLO
- 3 Filtr Hayward ProSide
- 4 Zawór kulowy trójdrożny Praher S4
- 5 System dezynfekcji Sugar Valley Aquascenic HD
- 6 Środek do korekty рН
- 7 Pompa dozująca odczynnik рН
Zakres zastosowania
Zaopatrzenie w wodę pitną
Baseny i SPA
Fontanny i systemy odwadniające
Rolnictwo i systemy nawadniające

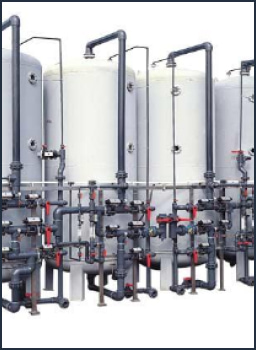

Przemysł i systemy rurociągów ciśnieniowych
Charakterystyki
| Rodzaj kształtki | Do klejenia |
|---|---|
| Rodzaj produktu | Zawór |
| Napęd elektryczny | Nie |
| Ciśnienie robocze | 16 bar |
| Informacje dodatkowe |
|
| Producent | Praher |
| Kraj pochodzenia | Austria |
| Gwarancja | 12 miesięcy |
